搜索:
JSR RB在TPR鞋底的應(yīng)用
時(shí)間:2005-07-01
眾所周知SBS（熱塑性丁苯橡膠）在TPR鞋底上應(yīng)用非常廣泛，但由于其在注塑制鞋生產(chǎn)工藝中易產(chǎn)生表面流紋等缺陷，需要表面噴涂等工序來(lái)彌補(bǔ)。
JSR RB作為SBS鞋底的改性材料來(lái)使用，則無(wú)需噴涂工序（減少環(huán)境污染，降低綜合生產(chǎn)成本等）并可進(jìn)一步改善SBS鞋底物理機(jī)械和化學(xué)性能，在歐洲（尤其在意大利）和南美洲制鞋工業(yè)中已經(jīng)得到極其廣泛的應(yīng)用。近年隨著中國(guó)制鞋業(yè)的發(fā)展，中國(guó)市場(chǎng)對(duì)RB的需求也顯著增長(zhǎng)。
對(duì)于RB添加于TPR鞋底應(yīng)用的效果，以下將作進(jìn)一步的闡述。
何謂JSR RB？

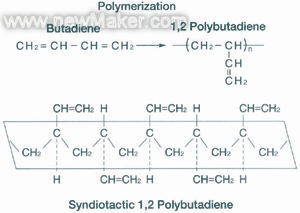

與傳統(tǒng)的鞋材用橡膠原料順丁橡膠（BR），分子結(jié)構(gòu)為聚1,4-丁二烯不同，JSR RB是一種兼具有橡膠物性和塑料加工性的熱塑性彈性體，分子結(jié)構(gòu)為含1,2雙鍵結(jié)構(gòu)為90%的間同立構(gòu)式聚1,2-丁二烯（如圖1所示），其分子量約為12萬(wàn)，結(jié)晶度為15-35%。JSR RB廣泛應(yīng)用于包裝薄膜，醫(yī)用輸液管，海綿發(fā)泡制品和改性SBS（TPR）鞋底等產(chǎn)品中。JSR RB產(chǎn)品牌號(hào)及基本物性見(jiàn)表1。
SBS鞋底改性材料應(yīng)用
JSR RB作為SBS改性材料而應(yīng)用于TPR鞋底具有很多優(yōu)點(diǎn)，包括如上所述的無(wú)需噴涂及優(yōu)異的物理機(jī)械性能等，具體如下：
◆ 鞋底外觀的改進(jìn)
一般來(lái)說(shuō)，沒(méi)有添加RB的SBS鞋底在注射成型后，其表面較為粗糙且光澤不均，并伴有流紋等產(chǎn)品缺陷。如圖2所示：
如果在SBS粒料中混配一部分RB，其成型后的表面將得到大幅改善，可獲得均勻的啞光表面和類(lèi)似于橡膠鞋底的外觀，如圖3所示。
作為SBS鞋底的改性材料，添加RB可以改善SBS膠料在模具中的流動(dòng)性，從而提高模具的復(fù)制性并制成高質(zhì)量外觀的鞋底。通常，RB的添加比例在25%以上時(shí)，可制成鏡面效果的SBS鞋底；若需要啞光效果，RB至少在15%以上，如圖4所示。通過(guò)進(jìn)一步調(diào)整RB的添加比例和模具的相關(guān)設(shè)計(jì)，可以制成同時(shí)具有鏡面和啞光效果的鞋底款式。
◆ 其他物性的改進(jìn)

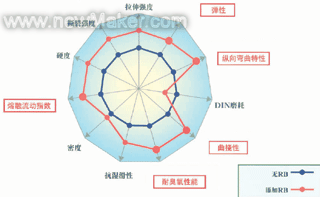

在SBS粒料中添加RB，不僅可以改進(jìn)TPR鞋底的外觀，還可以改進(jìn)其他物理化學(xué)性能，如圖5所示。
◆ RB/SBS混合料的其他優(yōu)點(diǎn)
在SBS中添加一定數(shù)量的RB，除可以改善TPR鞋底的外觀和物理化學(xué)性能以外，還有如下其他優(yōu)點(diǎn)：
① 無(wú)需噴涂，可降低制鞋生產(chǎn)工藝的綜合成本；
② 避免使用傳統(tǒng)噴涂工藝中對(duì)人體有害的溶劑，有利于環(huán)保；
③ 通過(guò)相關(guān)模具設(shè)計(jì)，可以制成無(wú)法用噴涂解決的鏡面和啞光面并存的特殊鞋底款式。
◆ 不足及解決辦法
RB/SBS混合料的耐磨耗性稍差，這是其唯一的不足之處，但可以通過(guò)相關(guān)的改變配方來(lái)改善此性能。
① 減少無(wú)機(jī)填料（輕鈣等）和軟化油的使用量；
② 減少聚苯乙烯（PS）的用量；
③ 使用低苯乙烯含量牌號(hào)的SBS；
④ 使用非充油牌號(hào)的SBS；
⑤ 用JSR RB840代替推薦配方中的RB830。
◆ 配方及性能
表2列出了RB/SBS混合料用于TPR鞋底的常見(jiàn)配方及其作用，而表3則列出了JSR RB添加比例的不同及其物理化學(xué)性能。數(shù)據(jù)表明，加入JSR RB830后，SBS粒料的物理性能(拉伸強(qiáng)度等)和化學(xué)性能(耐臭氧性能)及試樣的外觀都有一定的改善；而用JSR RB840與特定牌號(hào)的SBS共混后，其耐磨耗性和其他物性都要優(yōu)于未添加RB的SBS粒料。
需要說(shuō)明的是，本文所提供的配方較適用于意大利產(chǎn)鞋底注塑機(jī)，效果較好。但如果采用圓盤(pán)式注射機(jī)，則需調(diào)整相關(guān)配方和工藝條件。
