近日,美國(guó)480生物醫(yī)藥公司的Maria Palasis團(tuán)隊(duì)與哈佛大學(xué)及麻省理工學(xué)院的研究人員合作,共同在Nature Materials上發(fā)表了一篇標(biāo)題為“The development of bioresorbable composite polymeric implants with high mechanical strength”的文章。在這項(xiàng)工作中,研究人員從聚乙醇酸(PGA)衍生物出發(fā),經(jīng)編織后用乙交酯-己內(nèi)酯共聚物(PGCL)覆蓋其表面,再通過(guò)交聯(lián)形成復(fù)合生物支架。覆蓋在高強(qiáng)度PGA衍生物表面的高彈性PGCL橡膠賦予了該體系優(yōu)異的機(jī)械強(qiáng)度。與未經(jīng)PGCL橡膠包覆的生物支架相比,經(jīng)PGCL橡膠包覆后的復(fù)合生物支架在拉伸、壓縮、彈性等力學(xué)測(cè)試中表現(xiàn)出更優(yōu)異的性能,尤其在拉伸性能方面能與金屬?gòu)?fù)合生物支架媲美。通過(guò)調(diào)控PGCL橡膠的分支結(jié)構(gòu)、交聯(lián)密度和相對(duì)分子質(zhì)量,研究人員進(jìn)一步提高了該復(fù)合生物支架的機(jī)械性能。該生物支架在豬股動(dòng)脈中能被充分吸收。通過(guò)將該復(fù)合生物支架植入綿羊股動(dòng)脈,研究人員發(fā)現(xiàn)該復(fù)合生物支架能將血管撐開(kāi)的狀態(tài)維持12個(gè)月,并在18個(gè)月后被生物體完全吸收。自膨脹特性和優(yōu)異的力學(xué)性使該復(fù)合生物支架適用于生物體內(nèi)的腔體和管道等軟組織,高強(qiáng)度、高彈性及優(yōu)異的生物兼容性等特點(diǎn)則使該生物支架尤其適用于動(dòng)脈血管疾病的治療。
圖1. 常用生物支架所用材料的力學(xué)性能對(duì)比
圖2. 聚合物基復(fù)合生物支架的制備過(guò)程及形貌表征
圖3. 兩種PGCL彈性體膜的拉伸性能測(cè)試及不同伸長(zhǎng)率后的形貌表征
圖4. 組分為10:90/PGCL生物支架在豬髂股動(dòng)脈中的測(cè)試

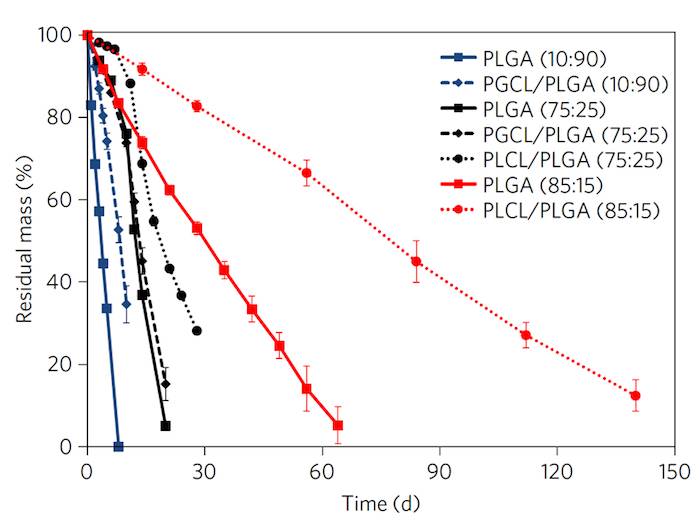

圖5. 不同組分的聚合物基復(fù)合生物支架在體外的加速再吸收測(cè)試

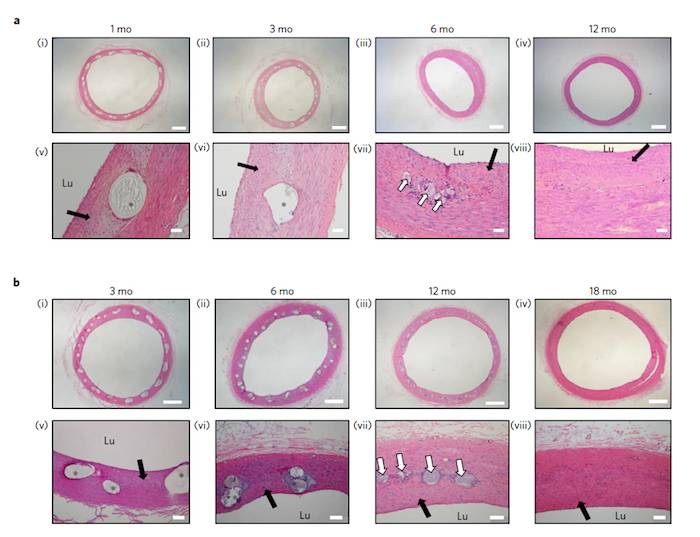

圖6. 75:25/PLCL與85:15/PLCL復(fù)合生物支架經(jīng)充分再吸收后的組織學(xué)表征
論文鏈接:https://www.nature.com/articles/nmat5016#addressing-elastic-recoil
- 深圳大學(xué)劉洲、孟思 Small:細(xì)菌纖維素納米纖絲組裝且具有異質(zhì)結(jié)構(gòu)的組織工程纖維 2024-02-03
- 武漢理工大學(xué)戴紅蓮教授/寶雞文理學(xué)院馮海濤教授 ACS AMI:AIE助力3D打印生物支架實(shí)現(xiàn)原位成像和抗炎功能 2023-05-19
- 中科院蘇州納米所程國(guó)勝研究員團(tuán)隊(duì)在三維碳材料神經(jīng)支架方面取得進(jìn)展 2019-01-25
- 蘇大鐘志遠(yuǎn)/鄧超、蘇大附一院朱曉黎 Nat. Commun.:腫瘤血管適應(yīng)性、粘附性和可吸收性微球用于可持續(xù)的經(jīng)動(dòng)脈化學(xué)栓塞治療 2025-07-09
- 浙大計(jì)劍教授、張鵬研究員團(tuán)隊(duì) Nat. Commun.:鏈纏結(jié)增強(qiáng)羊毛角蛋白/白蛋白纖維用于生物可吸收和免疫相容的外科縫線 2025-03-31
- 天津大學(xué)黃顯教授團(tuán)隊(duì) Sci. Adv.:具有自我補(bǔ)償能力的全印制生物可吸收電化學(xué)設(shè)備用于連續(xù)皮下葡萄糖監(jiān)測(cè) 2023-07-22
- 南京林業(yè)大學(xué)/武漢大學(xué)/中國(guó)林科院《Nat. Commun.》:可快速、大規(guī)模制備的高強(qiáng)度、耐水耐溶劑、可降解回收纖維素紙塑材料 2025-07-18
