脆性材料脆弱的原因一般都是相似的。但是,每一個(gè)韌性材料有著自己獨(dú)特的增韌機(jī)制。一般認(rèn)為,非彈性耗散是最常見的材料增韌機(jī)制。典型的非彈性增韌的例子包括金屬、塑料、以及粘彈性高彈體。
圖1:陶瓷基復(fù)合材料示意圖
近日,哈佛大學(xué)鎖志剛院士課題組以陶瓷基復(fù)合材料為例,研究了另外一種增韌機(jī)制。
考慮圖1所示的陶瓷基復(fù)合材料;缀蛦我环较蚺挪嫉睦w維均為線彈性的陶瓷,并且具有相似的模量。基底材料由于有比較大的缺陷而更容易受到破壞。與之相對(duì)地,纖維中的缺陷很小。因此,纖維的強(qiáng)度遠(yuǎn)高于基底的強(qiáng)度。當(dāng)這一復(fù)合材料受到拉伸載荷時(shí),裂紋在基底中擴(kuò)展,但是纖維卻保持完整。遠(yuǎn)離裂紋平面處,基底和纖維保持接觸,沒有相對(duì)滑移,變形時(shí)有著相同的彈性應(yīng)變。接近裂紋平面處,纖維和基底材料的界面上存在滑動(dòng)應(yīng)力(sliding stress)。這一應(yīng)力將基底中的拉伸應(yīng)力傳遞到纖維中。這一過程稱為剪滯(shear lag)。與裂紋在均質(zhì)陶瓷材料中的傳播不同,裂紋在這一復(fù)合材料中擴(kuò)展時(shí),應(yīng)力集中不會(huì)局限在原子尺度上,而是分布在遠(yuǎn)大于纖維直徑的長(zhǎng)度的纖維上。當(dāng)纖維斷裂時(shí),存儲(chǔ)在這一段纖維中的彈性能被釋放出來,增大了材料的斷裂韌性。盡管大家已經(jīng)知道弱界面的相互作用會(huì)增強(qiáng)各種各樣的材料的斷裂韌性,率相關(guān)的弱界面的相互作用卻沒有人深入研究。
圖2:剪滯模型的建立
為此,研究人員基于滑動(dòng)應(yīng)力正比于相對(duì)速度這一假設(shè),通過平衡方程、幾何方程、本構(gòu)方程以及初值條件和邊界條件,建立了剪滯模型(圖2),刻畫了纖維/基底復(fù)合材料率相關(guān)的斷裂韌性。

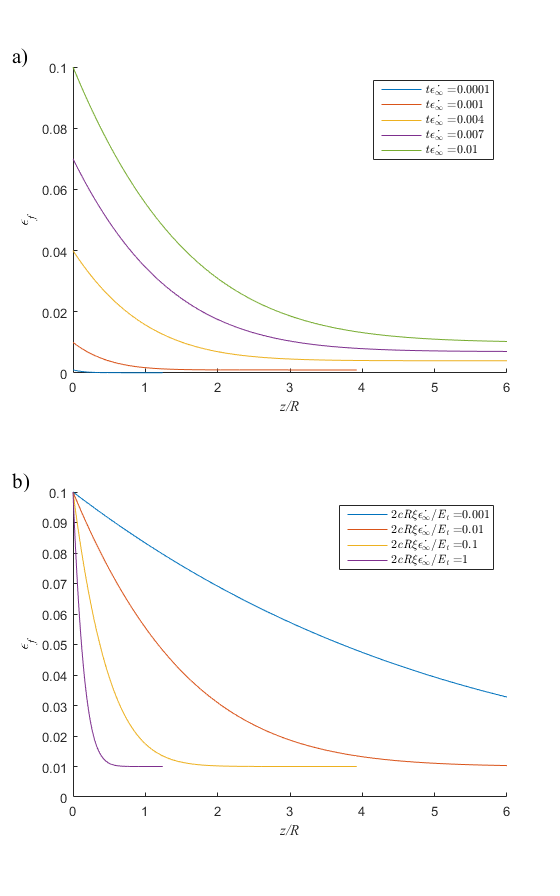

圖3:(a)纖維中應(yīng)變隨時(shí)間的變化曲線;(b)纖維中應(yīng)變和試件無(wú)窮遠(yuǎn)處加載速率的關(guān)系圖
通過求解邊值問題,研究人員首先刻畫了纖維中的應(yīng)變分布情況。結(jié)果表明,當(dāng)試件無(wú)窮遠(yuǎn)處加載速率保持不變時(shí),隨著時(shí)間的增加,裂紋尖端應(yīng)力集中區(qū)域的長(zhǎng)度沿著纖維逐漸增大(圖3a)。此外,對(duì)應(yīng)于相同的無(wú)窮遠(yuǎn)處應(yīng)變,當(dāng)試件加載速率增加時(shí), 裂紋尖端應(yīng)力集中區(qū)域的長(zhǎng)度會(huì)減小(圖3b)。
隨后,研究人員給出了材料的張力-分離關(guān)系(traction-separation relation)。他們發(fā)現(xiàn),裂紋尖端的張開位移正比于試件無(wú)窮遠(yuǎn)處應(yīng)力的二分之三次方。進(jìn)一步地,通過假設(shè)纖維斷裂時(shí)的極限應(yīng)變,他們發(fā)現(xiàn),材料的斷裂韌性正比于應(yīng)變能與相對(duì)滑移長(zhǎng)度的乘積。
最后,文章討論了多種材料中應(yīng)力集中的緩解問題。
結(jié)論:對(duì)于文中給出的復(fù)合材料模型,研究人員發(fā)現(xiàn):當(dāng)試件無(wú)窮遠(yuǎn)處的加載速率較小時(shí),裂紋尖端的高應(yīng)力區(qū)域沿很長(zhǎng)一段纖維分布。這一事實(shí)緩解了應(yīng)力集中,增大了材料的斷裂韌性;當(dāng)試件無(wú)窮遠(yuǎn)處的加載速率較大時(shí),纖維和基底之間的滑動(dòng)應(yīng)力變大,阻止了兩者之間的相對(duì)滑動(dòng)。因此,相對(duì)滑動(dòng)的區(qū)域減小,裂紋尖端的高應(yīng)力區(qū)域沿很短的一段纖維分布。此時(shí),材料的斷裂韌性比較低。
這項(xiàng)研究工作發(fā)表于固體力學(xué)期刊Extreme Mechanics Letters。哈佛大學(xué)博士后Shawn R. Lavoie與哈佛大學(xué)博士生Sammy Hassan為論文的共同第一作者。哈佛大學(xué)博士生Junsoo Kim、浙江大學(xué)-哈佛大學(xué)聯(lián)培博士尹騰昊為論文共同作者。美國(guó)科學(xué)院院士、美國(guó)工程院院士、哈佛大學(xué)鎖志剛教授為論文通訊作者。
論文鏈接:https://www.sciencedirect.com/science/article/pii/S2352431621000869
- 天津大學(xué)葉龍教授等 EES:分子增韌新策略協(xié)同提升有機(jī)光伏電池的效率、穩(wěn)定性、本征可拉伸性、機(jī)械耐久性和輸出功率 2025-02-13
- 西安交大張彥峰教授、成一龍教授團(tuán)隊(duì) Adv. Mater.:基于氫鍵互鎖雙連續(xù)相增強(qiáng)增韌聚氨酯水凝膠 2024-12-25
- 長(zhǎng)春應(yīng)化所王曉東、武漢紡織大學(xué)姜偉/金晶/高云寶 Macromolecules:開發(fā)高剛性、高抗沖均聚聚丙烯復(fù)合材料的新策略 2024-05-02
- 西安交大唐敬達(dá)教授、哈佛大學(xué)鎖志剛教授《Sci. Adv.》: 軟組織為何強(qiáng)韌? 2025-06-23
- 西安交大賈坤課題組 Macromolecules:溫度對(duì)環(huán)氧Vitrimer斷裂韌性的影響 2025-01-14
- 鄭州大學(xué)申長(zhǎng)雨院士、劉春太教授團(tuán)隊(duì)《Adv. Sci.》:表面改性的超枝化二氧化硅用于制備低遲滯超快響應(yīng)的柔性可穿戴應(yīng)變傳感器 2023-07-04
