91九色蝌蚪_丁香六月狠狠综合天香_亚洲永久精品国产大片_国产b站免费版视频_老色鬼在线播放精品视频_天天看片97涩_小黄人福利导航_久久99精品国产麻豆婷婷_国产91精品精华液一区二区三区_91九色麻豆_综合亚洲欧美精品日韩?v_天天日天天日天天日天天日天天日天天日 _蜜月国产免费福利片_久久99国产精品片久久99蜜桃_国产精品无码专区在线观看_免费在线1区2区3区

搜索:
吉大張淑玲教授與王貴賓教授《Adv. Eng. Mater.》:采用近熔點飽和超臨界技術制備耐高溫、高強度玻纖/聚醚醚酮泡沫
2021-12-18  來源:高分子科技

  隨著航天器、火箭、導彈、軍艦、潛艇等高技術領域的快速發(fā)展,急需泡沫塑料,通過減重,進一步減少運行能耗,提升運載能力或者作戰(zhàn)能力;诤娇蘸教、國防軍工等特殊領域?qū)ε菽芰闲阅芤蟮牟粩嗵岣撸咝阅芑殉蔀榕菽芰系难芯繜狳c。結(jié)晶型聚醚醚酮(PEEK)是一種綜合性能優(yōu)異的特種工程塑料,它不僅具有優(yōu)異的機械性能,還具有出色的耐熱性及化學穩(wěn)定性。玻纖(GF)增強聚醚醚酮樹脂基復合材料在保留化學穩(wěn)定性前提下,會進一步提升聚醚醚酮的機械和耐熱性能。然而,結(jié)晶型聚醚醚酮的熔點高達337℃,而且熔體粘度較高,限制了CO2氣體在PEEK基體中的溶解和擴散,因此造成結(jié)晶型聚醚醚酮“發(fā)泡難”的問題。同時,玻纖的引入也會使聚醚醚酮熔體粘度增加,會進一步提高發(fā)泡難度。


圖1 GF/PEEK復合泡沫制備工藝流程圖


  為此,吉林大學張淑玲教授和王貴賓教授團隊采用近熔點飽和-快速降壓法超臨界CO2發(fā)泡技術制備GF/PEEK復合泡沫?焖俳祲悍ǹ梢栽谙鄬^高的溫度下飽和聚合物,如果飽和溫度選擇在聚合物熔點(Tm)附近,有利于破壞晶區(qū)和降低熔體粘度。所以,近熔點飽和-快速降壓法超臨界CO2發(fā)泡技術有利于解決GF/PEEK復合材料中基體PEEK存在晶區(qū)、阻礙CO2溶解和擴散,以及填料GF引入導致熔體粘度進一步上升,加劇發(fā)泡困難的問題。通過飽和溫度、飽和時間、飽和壓力和降壓速率等發(fā)泡參數(shù)的調(diào)整,可以實現(xiàn)復合泡沫的微觀形態(tài)的調(diào)控。GF/PEEK復合泡沫在保持良好耐腐蝕性能的同時,10%壓縮強度達到11MPa,在330℃下密度不會發(fā)生變化,這主要源于聚醚醚酮晶區(qū)的存在和分布在聚醚醚酮泡孔壁中玻纖的支撐作用。該工作為PEEK基復合材料的發(fā)泡行為提供了借鑒意義,而且為開發(fā)高性能泡沫打下了堅實基礎。


圖2 飽和溫度對GF/PEEK復合材料發(fā)泡行為的影響

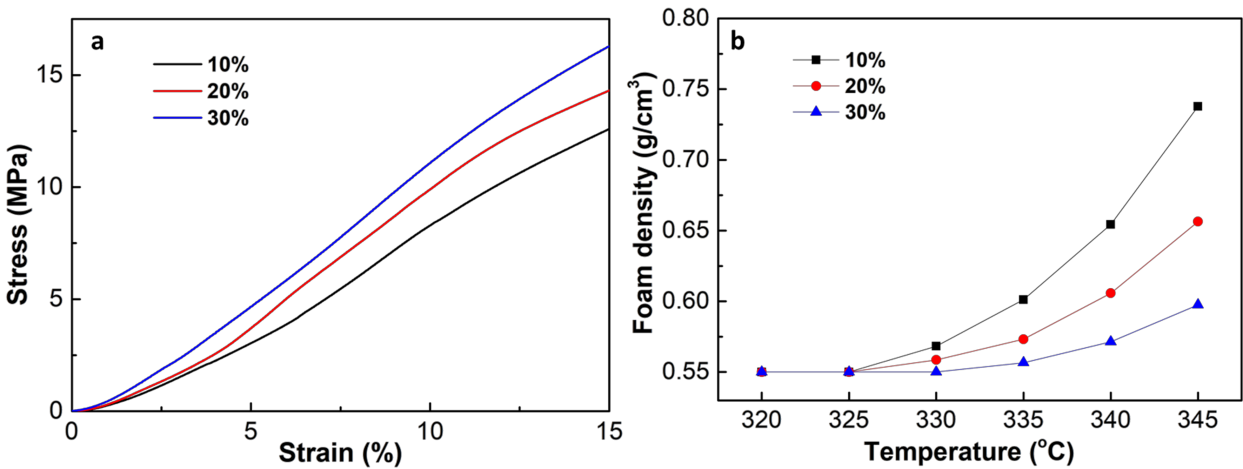

圖3 GF/PEEK復合泡沫壓縮和耐高溫性能


  以上研究工作以“Preparation of Glass Fiber/Poly (ether ether ketone) Composite Foam with Improved Compressive Strength and Heat Resistance”為題目發(fā)表在ADVANCED ENGINEERING MATERIALS期刊。


  吉林大學化學學院博士生梁留博為第一作者,吉林大學化學學院張淑玲教授王貴賓教授為共同通訊作者,課題組主要從事高性能聚合物的合成、改性及成型加工研究。


  原文鏈接:https://doi.org/10.1002/adem.202100940

版權與免責聲明:中國聚合物網(wǎng)原創(chuàng)文章?锘蛎襟w如需轉(zhuǎn)載,請聯(lián)系郵箱:info@polymer.cn,并請注明出處。
(責任編輯:xu)
】【打印】【關閉

誠邀關注高分子科技

更多>>最新資訊
更多>>科教新聞
