91九色蝌蚪_丁香六月狠狠综合天香_亚洲永久精品国产大片_国产b站免费版视频_老色鬼在线播放精品视频_天天看片97涩_小黄人福利导航_久久99精品国产麻豆婷婷_国产91精品精华液一区二区三区_91九色麻豆_综合亚洲欧美精品日韩?v_天天日天天日天天日天天日天天日天天日 _蜜月国产免费福利片_久久99国产精品片久久99蜜桃_国产精品无码专区在线观看_免费在线1区2区3区

搜索：
北科大查俊偉教授團隊 Adv. Mater.：高溫儲能聚酰亞胺電介質(zhì)雙重擊穿自愈機制
2024-10-16  來源：高分子科技

  金屬化薄膜電容器因其超高的功率密度、極短的充放電時間、易加工和高可靠性等優(yōu)勢在可再生能源的轉(zhuǎn)換與存儲、脈沖功率器件和電力推進系統(tǒng)等領(lǐng)域備受關(guān)注。商用電容薄膜雙向拉伸聚丙烯（BOPP）僅能在105 °C以下正常工作，無法滿足新能源汽車、可再生能源并網(wǎng)、地下資源開采、先進電磁能裝備等領(lǐng)域?qū)Πl(fā)展耐高溫介電儲能電容器的需求（200 ℃）。目前已有的耐高溫介電高分子中存在大量共軛結(jié)構(gòu)，分子內(nèi)和分子間強烈的電荷轉(zhuǎn)移（CT）相互作用使其在高溫和高電場下的電導(dǎo)損耗呈指數(shù)級上升，導(dǎo)致器件過熱損壞。此外，傳統(tǒng)耐高溫分子骨架中的高碳含量和豐富的芳香環(huán)犧牲了其自愈特性。


  針對上述問題，北京科技大學(xué)查俊偉教授團隊通過一種重新設(shè)計分子結(jié)構(gòu)單元的策略，設(shè)計了一種兼具高玻璃化轉(zhuǎn)變溫度（256 ℃）和寬帶隙（4.58 eV）的脂環(huán)聚酰亞胺（PI），在高電場和高溫條件下，其電導(dǎo)率比傳統(tǒng)PI低一個數(shù)量級以上。在200 ℃下，脂環(huán)PI的放電能量密度達到 4.54 J cm-3且充放電效率保持在90%以上，高于商業(yè)BOPP電容膜在室溫下的放電能量密度。此外，脂環(huán)PI的熱解殘?zhí)柯实停谒拇坞姄舸┭h(huán)后仍能保持 93% 的介電擊穿強度。該研究首次提出了基于氣相和凝聚相雙重自愈機制來探索高溫PI電介質(zhì)的自愈能力。脂環(huán)PI在高溫下的高能量密度和卓越的自愈能力進一步表明了PI電介質(zhì)薄膜電容器在極端條件下的應(yīng)用前景。


  共軛效應(yīng)是傳統(tǒng)PI中CT和電導(dǎo)損耗增加的關(guān)鍵。弱化π-π堆積作用和非共軛分子骨架的非平面結(jié)構(gòu)有助于限制分子內(nèi)和分子間的CT相互作用，同時獲得寬帶隙。三維表面靜電勢顯示，傳統(tǒng)PI分子內(nèi)具有很強的靜電和 CT 相互作用，而脂環(huán)PI分子鏈中的靜電相互作用和 CT 效應(yīng)受到了有效阻礙。電子定域化函數(shù)表明脂環(huán)PI分子具有較強的電子定域性。相反，傳統(tǒng)PI分子由于電子離域而表現(xiàn)出較高的電子轉(zhuǎn)移。

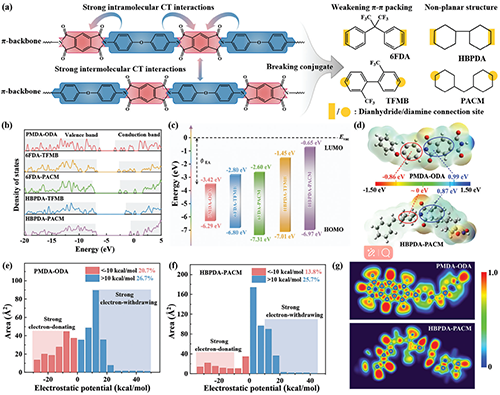

圖1. 聚酰亞胺電介質(zhì)的結(jié)構(gòu)設(shè)計


  密度泛函理論分析和電導(dǎo)率結(jié)果表明，脂環(huán)PI存在高的電子躍遷能（5.1 eV），且對電場強度的變化不敏感。隨著電場強度的增加，脂環(huán)PI分子結(jié)構(gòu)單元電子-空穴對保持局部分布，這表明結(jié)構(gòu)單元之間僅存在微弱的電子耦合和分子間電子轉(zhuǎn)移。脂環(huán)PI構(gòu)建的本征深陷阱，阻礙了電荷的傳輸，從而表現(xiàn)出優(yōu)異的電氣絕緣特性和電擊穿強度。

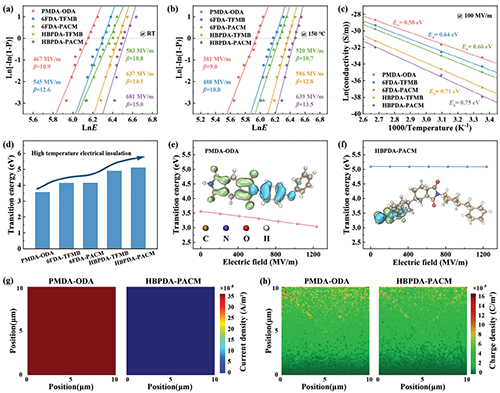

圖2. 電導(dǎo)和介電擊穿性能及機理分析


  通過測量多次電擊穿強度，以評估不同分子結(jié)構(gòu)的PI電介質(zhì)的自愈能力。傳統(tǒng)PI 在一次電擊穿后就幾乎喪失絕緣性能，這表明傳統(tǒng)PI缺乏自愈特性。有趣的是，脂環(huán)PI在連續(xù)四次電擊穿后仍能保持極佳的介電強度，達到原始擊穿強度的 93%。一塊金屬化脂環(huán)PI薄膜在10 次連續(xù)電擊穿的 Weibull 分布擊穿強度為 634 MV m-1。隨后觀察到，電擊穿后的脂環(huán)PI薄膜在下一個充放電循環(huán)中成功運行，儲能性能略有下降，這表明脂環(huán)PI具有優(yōu)異的自愈特性。

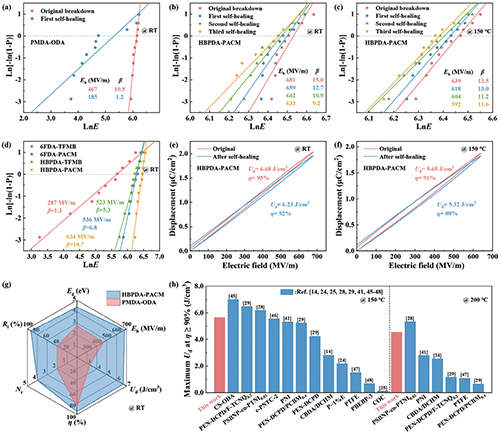

圖3. 聚酰亞胺電介質(zhì)多重自愈能力評估


  通過探究氣相和凝聚相的自愈機理，可以從根本上了解分子結(jié)構(gòu)和化學(xué)成分與 PI 介電材料自愈能力之間的關(guān)系。利用 TG-IR 技術(shù)分析了脂環(huán)PI的熱解氣體產(chǎn)物，以驗證氣相自愈機制。脂環(huán)PI非共軛的骨架在超高溫下很容易被破壞，并且高含量的氫和氧元素產(chǎn)生大量自由基，誘導(dǎo)脂環(huán)PI在高溫下充分燃燒。因此，包括 NH3、CO、碳氫化合物等在內(nèi)的大量揮發(fā)物逸出，只有少量揮發(fā)物凝結(jié)成固體產(chǎn)物，形成導(dǎo)電石墨。光學(xué)顯微和電鏡圖像對凝聚相自愈機制進行了驗證，觀察到脂環(huán)PI薄膜具有清晰的擊穿孔和少量的石墨沉積，金電極被氣化蒸發(fā)在擊穿孔周圍形成了一個自愈區(qū)域，導(dǎo)電通道被斷開，從而恢復(fù)了絕緣能力。

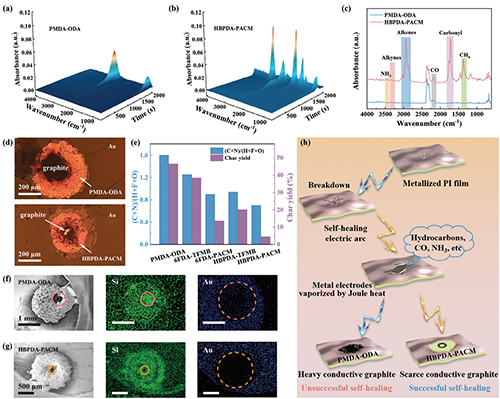

圖4. 氣相和凝聚相雙重自愈機制


  以上研究成果以“Alicyclic Polyimide with Multiple Breakdown Self-Healing Based on Gas-Condensation Phase Validation for High Temperature Capacitive Energy Storage”為題發(fā)表在《Advanced Materials》(Doi: 10.1002/adma.202410927)。第一作者為北京科技大學(xué)22級博士生黃文杰，通訊作者為北京科技大學(xué)查俊偉教授，清華大學(xué)黨智敏教授和仵超研究員。


  全文鏈接：https://doi.org/10.1002/adma.202410927

版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
