91九色蝌蚪_丁香六月狠狠综合天香_亚洲永久精品国产大片_国产b站免费版视频_老色鬼在线播放精品视频_天天看片97涩_小黄人福利导航_久久99精品国产麻豆婷婷_国产91精品精华液一区二区三区_91九色麻豆_综合亚洲欧美精品日韩?v_天天日天天日天天日天天日天天日天天日 _蜜月国产免费福利片_久久99国产精品片久久99蜜桃_国产精品无码专区在线观看_免费在线1区2区3区

  基于光固化材料在紫外光照下液-固轉(zhuǎn)變剛性增強的特性，本研究提出將磷光體引入光固化材料的策略，將純有機室溫磷光（RTP）分子替代傳統(tǒng)光引發(fā)劑，直接引入到光固化材料中，成功制備了具有實時磷光信號可視化監(jiān)測的三種新型光固化材料。基于該策略，所獲得的光固化材料實現(xiàn)了藍、綠、橙全色顯示的RTP發(fā)射，同時通過磷光性能改變記錄實時固化速度、內(nèi)部環(huán)境及轉(zhuǎn)化率。此外，這些固化材料成功實現(xiàn)了4D打印和形狀記憶過程，在制備的二維材料和三維材料中均展現(xiàn)出連續(xù)的動態(tài)形變與生動的RTP發(fā)光。值得注意的是，通過對實時磷光的進一步調(diào)控，可在4D打印材料中實現(xiàn)顯著的行為可視化效果。

  近日，華東理工大學田禾院士、馬驤教授團隊在Nature Communications期刊發(fā)表題為“Visualization of photocuring and 4D printing with real-time phosphorescence”的研究論文，顧凡博士、博士生季夢醒為論文共同第一作者，馬驤教授為論文通訊作者。該工作將三種有機磷光分子（硫代色滿-4-酮（TCO）、2-溴-5-乙氧基苯甲醛（BrEB）、2,6-二溴萘-1,4,5,8-四羧酸二酐（DTD））作為奪氫型光引發(fā)劑引入到光固化體系，在紫外光（365 nm）照射下與三乙胺進行雙分子作用產(chǎn)生氨烷基自由基，進而引發(fā)雙鍵進行自由基聚合（圖1），隨著光照時間的增加固化程度不斷增強，實現(xiàn)了不斷增強的藍、綠、橙三色RTP發(fā)射，在固化過程中磷光特性的變化揭示了對不同固化狀態(tài)（固化速度、內(nèi)部環(huán)境和聚合程度）的實時監(jiān)控（圖2）。獲得的三種新型光固化材料不僅能夠?qū)崿F(xiàn)固化過程的可視化，同時具備了良好的力學性能（圖3）。此外，實時變化的RTP發(fā)射首次實現(xiàn)了對4D打印和形狀記憶過程的顯著可視化，通過控制紫外光的照射時間，獲得的2D花朵的光固化程度不同，隨著光固化程度的提高，磷光強度逐漸增強，花瓣能夠打開的角度逐漸降低，在溶劑作用下呈現(xiàn)打開到閉合的4D過程，且該4D打印過程可以進行多個可逆的循環(huán)過程（圖4）。為了擴展磷光在4D打印材料的應用場景，該工作通過對固化時間的調(diào)控和磷光體的合理安排，實現(xiàn)了根據(jù)RTP性能的視覺差異準確預測2D材料（制作的花型薄膜）和3D材料（太空人和熊貓）的實際運動（圖5）。

圖1 光固化體系介紹及光引發(fā)機理示意圖。

圖2 不同光固化程度下的磷光變化及視覺監(jiān)測。

圖3 新型光固化材料的力學性能檢測。

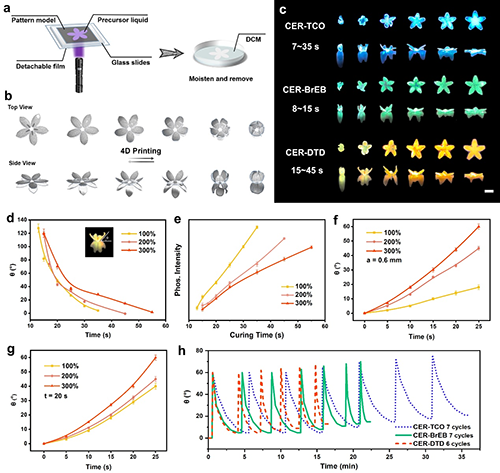

圖4 花朵圖案的4D打印過程示意圖。

圖5 通過磷光調(diào)節(jié)實現(xiàn)對4D打印的可視化。

  該工作將三種磷光體引入光固化樹脂體系中，不僅實現(xiàn)了作為光引發(fā)劑的雙鍵自由基聚合，制備了具有實時磷光監(jiān)測性能的三種新型光固化材料，同時對光固化過程中的固化速度、固化程度以及聚合物內(nèi)環(huán)境的改變進行了可視化監(jiān)測。此外，磷光對具有便捷加工性能的4D打印材料的行為監(jiān)測也取得了良好的效果，展現(xiàn)了其在光固化和4D打印領域的潛在應用價值。

  原文鏈接：Fan Gu^#, Mengxing Ji^#, Lisha Zhang, Tengjiao Zhao, Ruiqing Zhang, Xia Lv, He Tian, Xiang Ma*. Visualization of photocuring and 4D printing with real-time phosphorescence. Nature Commun., 2025, 16, 4173.

  https://www.nature.com/articles/s41467-025-59502-x
