按需剝離海洋防污涂層能夠通過簡單去除來解決高污損壓力導(dǎo)致的涂層失效問題,也可應(yīng)用于水下設(shè)備的臨時(shí)或短期防污,為生物污損防治提供了全新解決方案。然而,高附著力和可剝離性往往是相互矛盾的,設(shè)計(jì)制備高附著、按需剝離、可回收、高透明、高強(qiáng)韌的海洋防污涂層極具挑戰(zhàn)性。
圖1. 自增強(qiáng)按需剝離海洋防污涂層原理及性能
然而,高附著力和可剝離性往往是相互矛盾的。為實(shí)現(xiàn)涂層的可剝離,傳統(tǒng)的方法主要是在涂層中加入可剝離助劑,使涂層的附著力遠(yuǎn)小于剝離力。該策略破壞了涂層與基材的界面相互作用,易導(dǎo)致防污涂層在海水沖刷環(huán)境下脫落。為了使涂層既可剝離又滿足應(yīng)用場景的附著力需求,要求涂層具備較強(qiáng)的內(nèi)聚力,從而避免其在剝離過程中被破壞。通過在聚合物網(wǎng)絡(luò)中引入化學(xué)共價(jià)交聯(lián)是提高涂層內(nèi)聚力的最有效方法,但共價(jià)交聯(lián)結(jié)構(gòu)缺乏可逆性,限制了涂層的可回收性。此外,現(xiàn)有可剝離涂層忽視了表面防污功能化。因此,設(shè)計(jì)制備高附著、按需剝離、可回收、高透明、高強(qiáng)韌的海洋防污涂層極具挑戰(zhàn)性(圖2a)。
華南理工大學(xué)海洋工程材料團(tuán)隊(duì)長期致力于海洋先進(jìn)防護(hù)材料的基礎(chǔ)與應(yīng)用研究。近年來,該團(tuán)隊(duì)聚焦于新型海洋防污涂層與技術(shù)開展了大量工作,先后制備了兩性離子基聚硅氮烷防污涂層、柔性硬質(zhì)聚硅氧烷防污涂層、功能梯度防污防腐涂層等(Adv. Mater. 2025, 37, 2413035; Adv. Funct. Mater. 2025, 2424994;Adv. Funct. Mater. 2025, 35,2420562;Adv. Funct. Mater. 2024, 34,2408748;Adv. Funct. Mater. 2021, 31, 2011145)。最近,在前期工作基礎(chǔ)上,該團(tuán)隊(duì)基于模塊化構(gòu)筑策略發(fā)展了一類兼具表面廣譜抗污、基底高附著力且按需剝離的自增強(qiáng)功能梯度涂層,同時(shí)該涂層還具有可回收、高強(qiáng)韌、高透明度等特性(圖2b)。在該體系中,巰基功能化籠型聚硅氧烷(POSS-SH, 模塊1)和聚酯型聚氨酯預(yù)聚體(NCO-PU, 模塊2)為基本構(gòu)筑模塊。其中,POSS-SH作為可逆自增強(qiáng)交聯(lián)基元與NCO-PU形成動(dòng)態(tài)共價(jià)交聯(lián),同時(shí)利用無機(jī)Si–O–Si內(nèi)核增強(qiáng)材料的內(nèi)聚強(qiáng)度,實(shí)現(xiàn)涂層的按需剝離及可回收。而聚酯型聚氨酯預(yù)聚體中的酯鍵和氨基甲酸酯鍵可保持本體高內(nèi)聚強(qiáng)度同時(shí)與基材形成強(qiáng)氫鍵,實(shí)現(xiàn)涂層的高附著力。此外,進(jìn)一步引入的模塊3即反應(yīng)性雙親聚合物(RAP)可以在涂層固化過程中自富集到涂層表面,同時(shí)其反應(yīng)性的異氰酸酯末端可以與聚合物網(wǎng)絡(luò)交聯(lián),從而使涂層表面展現(xiàn)出優(yōu)異的抗蛋白、抗細(xì)菌、抗硅藻粘附以及抗生物膜性能,并保持高透明度(透過率? 85%)、高強(qiáng)度(21.4?25.9 MPa)、高附著力(3.5?9.0 MPa)、按需剝離(1.5?5.5 N·cm-1)以及可回收性。
圖2. 自增強(qiáng)按需剝離海洋防污涂層設(shè)計(jì)

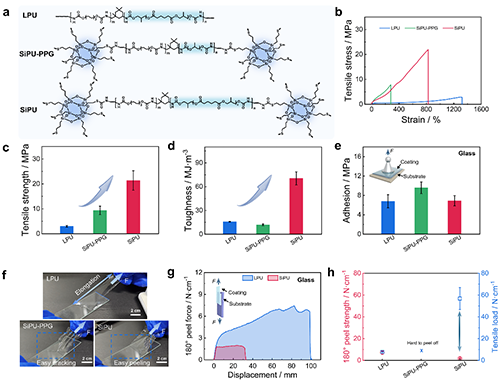

圖3. 自增強(qiáng)按需剝離海洋防污涂層結(jié)構(gòu)與性能的關(guān)系

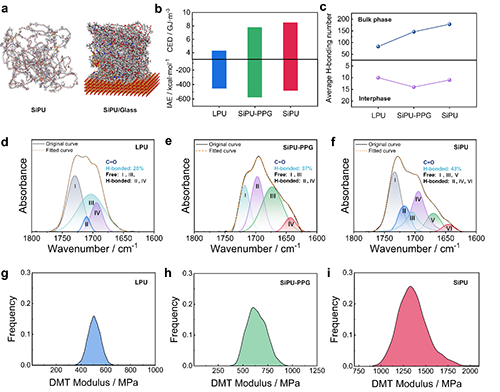

圖4. 自增強(qiáng)按需剝離海洋防污涂層高附著力與按需剝離原理分析

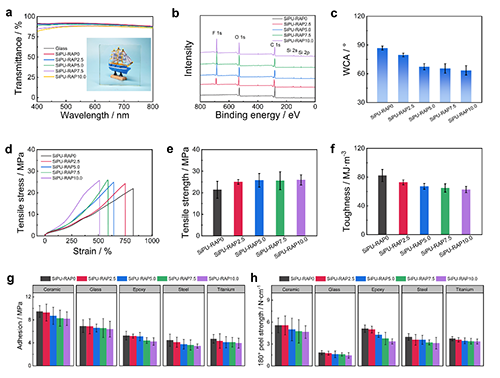

圖5. 自增強(qiáng)按需剝離海洋防污涂層的表面及本體性能

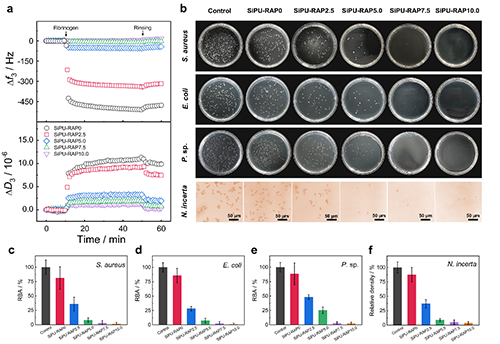

圖6. 自增強(qiáng)按需剝離海洋防污涂層的廣譜抗污性能

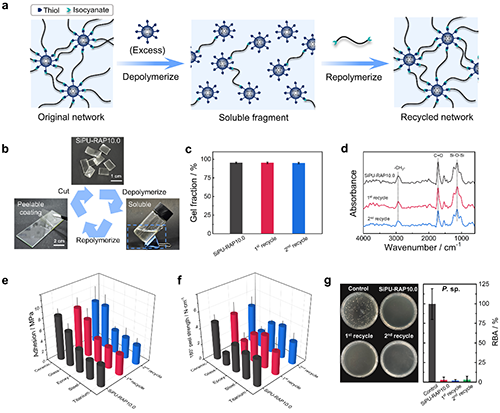

圖7. 自增強(qiáng)按需剝離海洋防污涂層的可回收性能
綜上所述,該工作巧妙地將體型聚硅氧烷的自增強(qiáng)與反應(yīng)性雙親聚合物的自富集特性相結(jié)合,并協(xié)同模塊化構(gòu)筑策略,成功制備了一類兼具表面廣譜抗污,本體高強(qiáng)韌且可回收,基底高附著且按需剝離的自增強(qiáng)功能梯度涂層。該涂層為解決海洋裝備的按需臨時(shí)或持久防污提供了全新解決方案,也為新型海洋防污涂層的設(shè)計(jì)與制備提供了新思路。
相關(guān)工作以“Self-Reinforcing Gradient Antifouling Coating with High Adhesion, On-Demand Peelability, and Superior Recyclability”為題發(fā)表在《Advanced Functional Materials》上,華南理工大學(xué)博士生張振強(qiáng)為本文第一作者,馬春風(fēng)教授為本文通訊作者。
原文鏈接:https://advanced.onlinelibrary.wiley.com/doi/10.1002/adfm.202508400
- 中南民大張道洪/許澤軍團(tuán)隊(duì) AFM:用于防偽的刺激響應(yīng)性可回收室溫超長磷光(RTP)聚合物 2025-07-15
- 江蘇科技大學(xué)趙正柏/李為立團(tuán)隊(duì) JCIS:用于各向異性導(dǎo)熱膠膜開發(fā)的自修復(fù)、可回收和高性能交聯(lián)聚合物的制備 2025-07-15
- 華南農(nóng)大楊卓鴻/胡洋、阿爾伯塔大學(xué)曾宏波 CST: 基于香草醛固化劑和改性氧化石墨烯的高強(qiáng)度、耐老化、可回收環(huán)氧防腐涂層 2025-07-11
- 魯雄/韓璐教授團(tuán)隊(duì) ACS Nano:體溫觸發(fā)快速粘附及按需剝離可逆粘附水凝膠助力無損傷皮膚護(hù)理 2022-05-16
- 浙江大學(xué)曲紹興教授團(tuán)隊(duì) Macromolecules:鹽析與力學(xué)訓(xùn)練下水凝膠的增強(qiáng)/自增強(qiáng)行為與機(jī)理研究 2025-05-26
- 北海道大學(xué)龔劍萍教授《Nat. Mater.》: 斷鍵觸發(fā)凝膠快速自增強(qiáng) 2025-02-28
- 北海道大學(xué)龔劍萍教授《Macromolecules》最新綜述:力化學(xué)按需設(shè)計(jì)高分子網(wǎng)絡(luò)材料 2025-01-08
